Garaż pełni wiele funkcji — od parkowania przez warsztat po hobby. Dlatego warto dobrze zaplanować instalację, by zapewnić wygodę i bezpieczeństwo.
W poradniku wyjaśnimy krok po kroku, jakie materiały wybrać: rozdzielnice, przewody 230 V i osprzęt. Omówimy też rozmieszczenie gniazd oraz oświetlenie LED, które daje równomierne światło bez cieni.
Prace powinna wykonywać osoba z uprawnieniami SEP, zgodnie z polskimi warunkami technicznymi. Przede wszystkim zadbaj o ochronę przeciwporażeniową, ograniczniki przepięć i odpowiednie zabezpieczenia.
W tekście znajdziesz wskazówki, jak ocenić zapotrzebowanie mocy, gdzie umieścić rozdzielnicę oraz kiedy opłaca się doprowadzić zasilanie z domu lub zakładać niezależne przyłącze.
Kluczowe wnioski
- Planuj instalację uwzględniając listę urządzeń i zapotrzebowanie mocy.
- Bezpieczeństwo jest najważniejsze — stosuj zabezpieczenia SEP i ochrony przeciwporażeniowe.
- Wybierz oświetlenie LED dla trwałości i równomiernego światła.
- Rozmieść gniazda z dala od wilgoci i przewidź zasilanie napędu bramy.
- Zaplanuj miejsce na rozdzielnicę i zapas modułów na przyszłość.
Planowanie instalacji elektrycznej garażu – potrzeby, funkcje i zakres prac
Dobre planowanie instalacji elektrycznej zaczyna się od spisu urządzeń i oszacowania realnego zapotrzebowania mocy.
Zinwentaryzuj obecne i przyszłe odbiory: kompresor, myjka, spawarka, grzejnik czy ładowarka EV. Przypisz każdemu moc i przewidywany czas pracy. To podstawa doboru obwodów i zabezpieczeń.
Wykonaj czytelny szkic z punktami gniazd i opraw. Zaznacz trasę przewodów oraz ergonomię przy zaparkowanym aucie. Dzięki temu unikniesz kolizji i kosztownych przeróbek.
Praktyczne wskazówki
- Zapas w rozdzielnicy: zostaw miejsce (12–16 modułów) pod monitoring, automatykę bramy i ogrzewanie.
- Wstaw dodatkowe przewody rezerwowe w newralgicznych punktach.
- Rozdziel zasilanie na strefy — oświetlenie osobno od gniazd, by awaria nie wyłączała całej przestrzeni.
- Ustal, czy pociągniesz kabel ziemny z domu, czy wybierzesz niezależne przyłącze przy dużych mocach.
- Skonsultuj plan z elektrykiem z uprawnieniami przed zakupem materiałów.
Prawo, normy i bezpieczeństwo – co musi być w instalacji elektrycznej garażu
Zgodność z przepisami to warunek konieczny przy projektowaniu instalacji elektrycznej. Instalacja powinna być wykonana zgodnie z Rozporządzeniem Ministra Infrastruktury i z dobraniem odpowiednich materiałów oraz osprzętu.
Ochrona przeciwporażeniowa obejmuje kilka obowiązkowych elementów. Na obwodach gniazdowych rekomendowane są wyłączniki różnicowoprądowe 30 mA. Skuteczność wymaga prawidłowego uziemienia i solidnego połączenia z instalacją uziemiającą budynku.
Aktualne wymagania i dobre praktyki
- Zwróć uwagę na zgodność projektu z warunkami technicznymi: przekroje przewodów i stopnie ochrony IP w strefach wilgotnych.
- W rozdzielnicy musi być przewidziane miejsce na ograniczniki przepięć — to ochrona przed przepięciami z sieci i wyładowań.
- Dobierz osprzęt z deklaracjami zgodności i prowadź przewody tak, by minimalizować uszkodzenia mechaniczne.
- Po wykonaniu instalacji zleć pomiary ochronne i protokół odbioru przez osobę z uprawnieniami SEP — to potwierdzenie jej zgodności i bezpieczeństwa.
Jak zrobić prąd w garażu – zasilanie, rozdzielnica i obwody
Wybór sposobu zasilania zależy od odległości od domu i przewidywanej mocy urządzeń. Najczęściej stosuje się kabel ziemny prowadzony z budynku, z zabezpieczeniami przy wyjściu z rozdzielnicy. Przy dużych dystansach lub większym zapotrzebowaniu warto rozważyć osobne przyłącze z licznikiem.
Doprowadzenie zasilania
Kabel ziemny z domu to ekonomiczne i proste rozwiązanie dla krótkich tras. Przy większej odległości lub potrzebie dużej mocy lepsze będzie niezależne przyłącze.
Rozdzielnica i rezerwa modułów
Rozdzielnicę umieść w dostępnym miejscu, np. przy wejściu. Zaplanuj zapas 12–16 modułów, by dodać oświetlenie zewnętrzne, automatykę bramy lub PV bez przebudowy.
Obwody i zabezpieczenia
Minimalny podział obejmuje: oświetlenie, gniazda 230 V i gniazdo trójfazowe. Typowo gniazda 230 V prowadzi się przewodem 2,5 mm² z MCB 16 A (~3 kW na obwód).
| Parametr | Przykład | Uwagi |
|---|---|---|
| Zasilanie jednofazowe | 25 A | ~5,75 kW maksymalnie |
| Obwód gniazd 230 V | 2,5 mm² / MCB 16 A | ~3 kW obwód |
| Zasilanie trójfazowe | do ~30 kW | Dla dużych odbiorów i szybkiego ładowania EV |
| Ochrona | RCD + SPD | Osobne RCD dla gniazd warsztatowych |
Podsumowanie: dopasuj sposób doprowadzenia do zapotrzebowania mocy i zaplanuj rozdzielnicę z rezerwą. Zastosuj selektywne RCD i ochronę przepięciową, by zwiększyć bezpieczeństwo i serwisowalność instalacji.
Przewody i osprzęt – prowadzenie instalacji oraz rozmieszczenie gniazdek
Prawidłowe prowadzenie przewodów i dobór osprzętu zwiększają bezpieczeństwo i ergonomię pracy. Planuj trasę instalacji tak, by kable nie przecinały ciągów komunikacyjnych i stref otwierania drzwi.
Rozmieszczenie gniazd: ergonomia, zewnętrzne punkty i „siła”
Minimalnie przewidź cztery gniazda 230 V po obwodzie (dwa przy wjeździe, dwa z tyłu) i cztery przy blacie roboczym. Dodaj gniazdo zewnętrzne oraz osobne zasilenie napędu bramy.
Rozmieszczenie gniazdek powinno zapewniać łatwy dostęp do stanowisk pracy, bez krosowania kabli. Rozważ gniazdo trójfazowe dla spawarki lub szybkiego ładowania EV.
Rodzaje przewodów i prowadzenie: peszle, korytka i odporność
W wilgotnych warunkach stosuj przewody o podwyższonej odporności i osprzęt o wyższym stopniu IP. Instalacje natynkowe prowadź w peszlach lub korytkach, by zabezpieczyć przed uszkodzeniami mechanicznymi.
- Rozłóż gniazd tak, aby każde stanowisko miało dostęp bez przeciągania przedłużaczy.
- Ustal jednolitą wysokość montażu i prowadź korytka w równych liniach dla estetyki i funkcji.
- Oznacz trasy i puszki — ułatwi to serwis i przyszłe modyfikacje.
| Element | Przykład | Uwagi |
|---|---|---|
| Minimalne gniazda 230 V | 4 obwody + 4 przy blacie | Dwa przy wjeździe, dwa z tyłu |
| Gniazdo zewnętrzne | 1 szt. | Ułatwia podłączenie sprzętu ogrodowego |
| Gniazdo trójfazowe | 1 szt. (siła) | Dla spawarki lub ładowarki EV |
| Prowadzenie przewodów | peszle / korytka | Ochrona mechaniczna i przejrzystość tras |
Oświetlenie garażu – światło ogólne, zadaniowe i sterowanie
Zamiast jednej silnej lampy, lepszym rozwiązaniem jest kilka rozłożonych opraw LED. Rozmieszczenie kilku źródeł daje równomierne oświetlenie i eliminuje cienie na karoserii oraz blacie warsztatowym.
Oświetlenie ogólne zaprojektuj z kilku opraw LED o odpowiednim strumieniu i barwie. Przyjmij ok. 50 lx jako punkt wyjścia dla całej przestrzeni. Ustal pozycje opraw względem toru bramy, by segmenty nie zasłaniały źródeł przy otwieraniu.
Do prac precyzyjnych montuj liniowe oprawy i naświetlacze. W strefach zadaniowych zapewnij min. 200 lx i wybierz oprawy o wyższym CRI, by kolory były wiernie odwzorowane.
Sterowanie opraw łącz czujniki ruchu przy wejściach z możliwością ręcznego włączenia. Dodaj ściemniacze lub sceny świetlne, aby płynnie przechodzić między trybami pracy i oszczędzać energię.
- Oprawy LED rozłóż tak, by doświetlić wnętrze auta i bagażnik.
- Zainstaluj oprawę nad podjazdem dla lepszej widoczności podczas manewrów.
- Wybierz lampy z odpowiednią barwą i CRI w strefach roboczych.
Zabezpieczenia i odbiór – instalacja elektryczna, pomiary i protokół
Testy ochronne i dokumentacja SEP kończą prace montażowe i dopuszczają instalację elektryczną do użytkowania.
Pomiary ochronne i odbiór SEP
Po zakończeniu montażu wykonuje się pomiary: skuteczność ochrony przeciwporażeniowej, rezystancja izolacji oraz ciągłość przewodów PE.
Protokół odbioru sporządza osoba z uprawnieniami SEP. Dokument potwierdza zgodność instalacji z normami i pozwala na legalne użytkowanie.
Typowe błędy i zalecenia
- Przeciążenia — zbyt mała liczba obwodów powoduje częste wyłączania.
- Brak RCD/SPD — rekomendowane RCD 30 mA na obwodach gniazdowych oraz SPD dla ochrony przed przepięciami.
- Niewłaściwe przekroje przewodów i złe rozmieszczenie gniazd — wpływa na ergonomię i bezpieczeństwo prac.
Zaplanuj zabezpieczenia i testy od początku. To skróci odbiór i zmniejszy ryzyko poprawek po montażu.
Po odbiorze przekaż właścicielowi protokół i opis obwodów. Ułatwi to serwis i przyszłe rozbudowy instalacji.
Wniosek
Dobrze zaprojektowana instalacja to inwestycja w bezpieczeństwo i przyszłą funkcjonalność.
Zacznij od listy urządzeń i bilansu mocy. Sporządź szkic punktów zasilania i zaplanuj rozdzielnicę z rezerwą modułów.
Warto rozważyć zasilanie trójfazowe oraz dedykowane obwody dla mocnych urządzeń. To daje możliwość szybkiej rozbudowy bez skomplikowanych przeróbek.
Pamiętaj o pomiarach ochronnych i protokole odbioru przez uprawnionego elektryka. Kompletny protokół umożliwia bezpieczne użytkowanie i późniejszy serwis instalacji elektryczną garażu.
Podsumowując: planuj z myślą o przyszłości, zostaw rezerwy i zadbaj o dokumentację. To skróci koszty i ułatwi eksploatację urządzeń.
FAQ
Jak zaplanować instalację elektryczną garażu — od czego zacząć?
Zaczynamy od spisu urządzeń i oszacowania mocy (oświetlenie, narzędzia, ładowarka EV, ogrzewanie). Sporządź prosty szkic rozmieszczenia gniazd, opraw i tras przewodów. Zaplanuj osobne obwody dla oświetlenia, gniazd 230 V oraz urządzeń dużej mocy. Przewidź zapas miejsca w rozdzielnicy na przyszłą rozbudowę.
Gdzie najlepiej umieścić rozdzielnicę w garażu?
Rozdzielnicę ustaw blisko wejścia lub stanowiska roboczego, na wysokości zapewniającej wygodny dostęp. Musi być sucha, dobrze oznakowana i z wystarczającym zapasem miejsca na dodatkowe moduły oraz wyłączniki ochronne.
Czy wystarczy doprowadzić kabel z domu, czy potrzebne jest niezależne przyłącze?
Zazwyczaj wystarcza odgałęzienie z istniejącej instalacji domowej, o ile przepustowość licznika i tablicy pozwala. Przy dużych odbiornikach (np. ogrzewanie, ładowarka EV, silniki) warto rozważyć dedykowane przyłącze lub wyższy przekrój przewodu — decyzję potwierdza projekt elektryczny.
Jakie zabezpieczenia są obowiązkowe w instalacji garażowej?
Obowiązkowe są wyłączniki nadprądowe (MCB) dla każdego obwodu oraz wyłącznik różnicowoprądowy (RCD) dla obwodów gniazd. Zalecane jest zastosowanie ograniczników przepięć (SPD) i poprawne uziemienie instalacji.
Ile i gdzie umieścić gniazdek w garażu?
Rozmieść gniazdka ergonomicznie: przy stanowisku roboczym, obok bramy, przy wejściu oraz na zewnątrz. Dla narzędzi ręcznych i elektronarzędzi zaplanuj kilka punktów na wysokości roboczej. Dla urządzeń dużej mocy przewiduj oddzielne obwody „siłowe”.
Jakie przewody i osłony stosować w garażu?
Stosuj przewody o odpowiednim przekroju i izolacji odpornej na wilgoć (np. YDYp, JZ), prowadzone w peszlach lub korytkach. W miejscach narażonych na uszkodzenia użyj rur stalowych lub osłon ochronnych. Dobrze zaprojektowana trasa przewodów ułatwia konserwację i ogranicza ryzyko uszkodzeń.
Jak zaplanować oświetlenie, by uniknąć cieni i kolizji z bramą?
Wybierz równomierne oprawy LED o rozsyłach szerokich i montuj je centralnie nad miejscami pracy. Unikaj umieszczania lamp bezpośrednio tam, gdzie otwiera się brama. Dodatkowe światło zadaniowe nad stanowiskiem poprawi komfort pracy.
Czy warto montować czujniki ruchu i ściemniacze?
Tak — czujniki ruchu zwiększają komfort i oszczędzają energię przy krótkotrwałych wizytach. Ściemniacze dają regulację natężenia światła, co przydaje się przy pracy precyzyjnej lub jako oświetlenie nocne.
Jakie normy i przepisy trzeba spełnić przy odbiorze instalacji?
Instalacja powinna spełniać polskie normy i warunki techniczne; konieczne są pomiary ochronne (rezystywność uziomu, ciągłość przewodów ochronnych, skuteczność RCD). Odbiór wykonuje uprawniona osoba (SEP) i sporządza protokół zgodności.
Jakie są typowe błędy przy realizacji instalacji garażowej?
Najczęstsze to zły dobór przekrojów przewodów, brak RCD lub SPD, niewystarczająca liczba gniazd, prowadzenie przewodów bez ochrony mechanicznej oraz brak zapasu w rozdzielnicy. Unikaj też przeciążeń poprzez łączenie wielu urządzeń na jednym obwodzie.

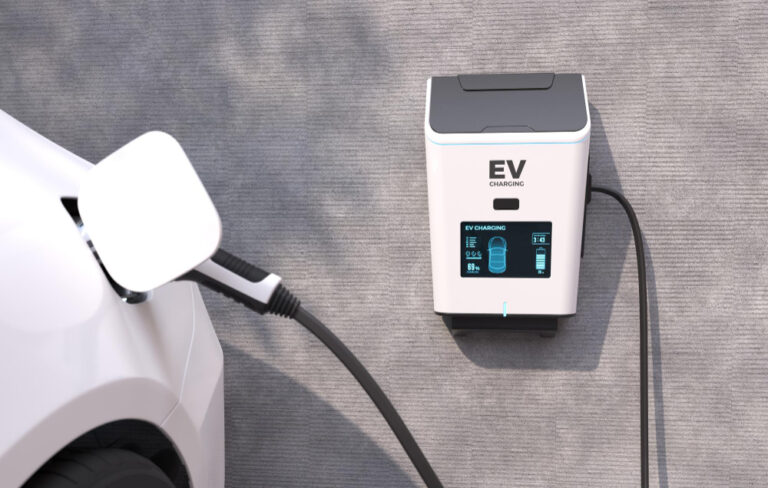

Czy instalacja dla ładowarki samochodowej wymaga specjalnych rozwiązań?
Tak — ładowarka EV zwykle potrzebuje dedykowanego obwodu, często trójfazowego, z odpowiednim przekrojem przewodów i zabezpieczeniem różnicowym typu A. Warto zaplanować miejsce w rozdzielnicy i sprawdzić wymagania producenta ładowarki.
Kto powinien wykonać montaż i odbiór instalacji?
Montaż powinna wykonać osoba z uprawnieniami elektrycznymi, a końcowy odbiór — uprawniony elektryk z uprawnieniami SEP. Dzięki temu masz pewność zgodności z przepisami i bezpieczeństwa użytkowania.
